68. 타일 맵

http://hyrule.tistory.com/111

*** 공부 방법 ***



---

- 화장실 타일 깔듯이 게임을 일정 구획으로 나누고, 구획별로 그림을 붙여서 커다란 맵을 만드는 방식

- 행렬 또는 이차원 배열 구성으로 생각해야 한다.

- 그러므로 각 타일은 X좌표와 Y좌표를 저장해야 한다.

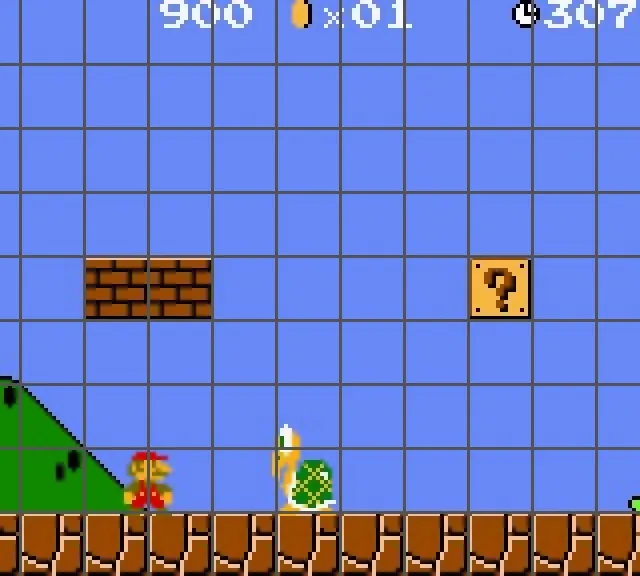

- 슈퍼마리오가 대표적인 타일맵 구성이다.



---

flag.h

{ enum class ETileOption }

- 해당 타일이 갈 수 있는 곳인지 없는 곳인지를 저장하기 위해 만든 열거체

- Normal, Blocked

---

class CTile

- 각각 하나의 타일에 해당하는 클래스.



< 헤더파일 코드 전문 >

#pragma once

#include "../GameInfo.h"

//개별 타일 클래스
class CTile
{
	friend class CTileMap;

private:
	CTile();
	~CTile();

private:
	class CScene* m_Scene;
	class CTileMap* m_Owner;

	//타일 이미지
	CSharedPtr<class CTexture>	m_Texture;

public://전체적인 타일 정보 설정
	void SetTileInfo(const Vector2& Pos, const Vector2& Size,
		int IndexX, int IndexY, int Index, class CTexture* Texture);


private://타일이 갈 수 있는 곳인지 없는 곳인지
	ETileOption	m_Option;
public:
	ETileOption GetOption()	const;
	void SetTileOption(ETileOption Option);


private://위치와 크기.
	Vector2		m_Pos;
	Vector2		m_Size;
public:
	const Vector2& GetPos()	const;
	const Vector2& GetSize()	const;


private://타일의 행렬 번호
	int			m_IndexX;
	int			m_IndexY;
	int			m_Index;


private://스프라이트 이미지 출력 위치 저장
	int			m_TileFrame;
	Vector2		m_StartFrame;
	Vector2		m_EndFrame;
public:
	void SetFrame(const Vector2& Start, const Vector2& End);



public:
	void Render(HDC hDC);
};

- 한 타일에 대한 정보를 저장할 클래스이다.

- 여기는 별거 없다. 자신의 위치값, 사이즈값, 타일맵 상에서의 행렬 번호를 단순히 저장하고,

자신의 이미지가 Frame인지 Sprite인지 확인한 후 자신의 위치에 출력해주면 끝이다.

---

class CTileMap

- 여기에 개별 타일맵을 모아서 배열로 저장한다.

- CGameObject로 취급하므로 렌더링 레이어를 지정해 주면 알아서 렌더링이 될 것이다.



< 헤더 코드 전문 >

#pragma once

#include "GameObject.h"


class CTileMap :
	public CGameObject
{
	friend class CScene;

protected:
	CTileMap();
	CTileMap(const CTileMap& Obj);
	virtual ~CTileMap();
public:
	virtual bool Init(class CGameObject* Obj = nullptr);


private:
	std::vector<class CTile*>	m_vecTile;
	CSharedPtr<class CTexture>	m_TileTexture;
	int		m_CountX;
	int		m_CountY;
	Vector2	m_TileSize;
	int		m_StartX;
	int		m_StartY;
	int		m_EndX;
	int		m_EndY;



public:
	int GetCountX()	const;
	int GetCountY()	const;


public:
	void ChangeTileOption(const Vector2& Pos, ETileOption Option);
	void SetTileFrame(const Vector2& Pos, const Vector2& Start,
		const Vector2& End);
	class CTile* GetTile(const Vector2& Pos);
	class CTile* GetTile(int Index);
	class CTile* GetTile(int IndexX, int IndexY);
	int GetTileIndexX(float x);
	int GetTileIndexY(float y);
	int GetTileIndex(const Vector2& Pos);


public:

	//타일 생성 관련
	bool CreateTile(int CountX, int CountY, const Vector2& TileSize);
	void SetTileTexture(const std::string& Name);
	void SetTileTexture(class CTexture* Texture);
	void SetTileTexture(const std::string& Name, const std::tstring& FileName,
		const std::string& PathName = TEXTURE_PATH);
	void SetTileTextureFullPath(const std::string& Name, const std::tstring& FullPath);
	void SetTileTexture(const std::string& Name, const std::vector<std::tstring>& vecFileName,
		const std::string& PathName = TEXTURE_PATH);
	void SetTileTextureFullPath(const std::string& Name, const std::vector<std::tstring>& vecFullPath);



	bool SetTileColorKey(unsigned char r, unsigned char g, unsigned char b,
		int Index = 0);
	bool SetTileColorKeyAll(unsigned char r, unsigned char g, unsigned char b);


public:
	virtual void Update(float DeltaTime);
	virtual void Render(HDC hDC, float DeltaTime);
};

- 여기에는 타일맵의 x축 갯수, y축 갯수를 저장하고, 매 프레임마다 텍스처 수만큼 순회를 돌며 타일들을 렌더링해준다.



< Update() >

{ int m_StartX; }
{ int m_StartY; }
{ int m_EndX; }
{ int m_EndY; }

- 이 변수들은 오브젝트 컬링을 위한 용도이다.

- 타일맵을 100 * 100 사이즈로 만든다고 가정해보자. 그러면 한 프레임에 출력할 타일은 10000개이다.

- 10000개를 매 프레임 다 출력하면 성능이 매우 낮아질 것이므로 오브젝트 컬링을 필수적으로 해 주어야 한다.

- Update() 단계에서 미리 계산해 놓는다.

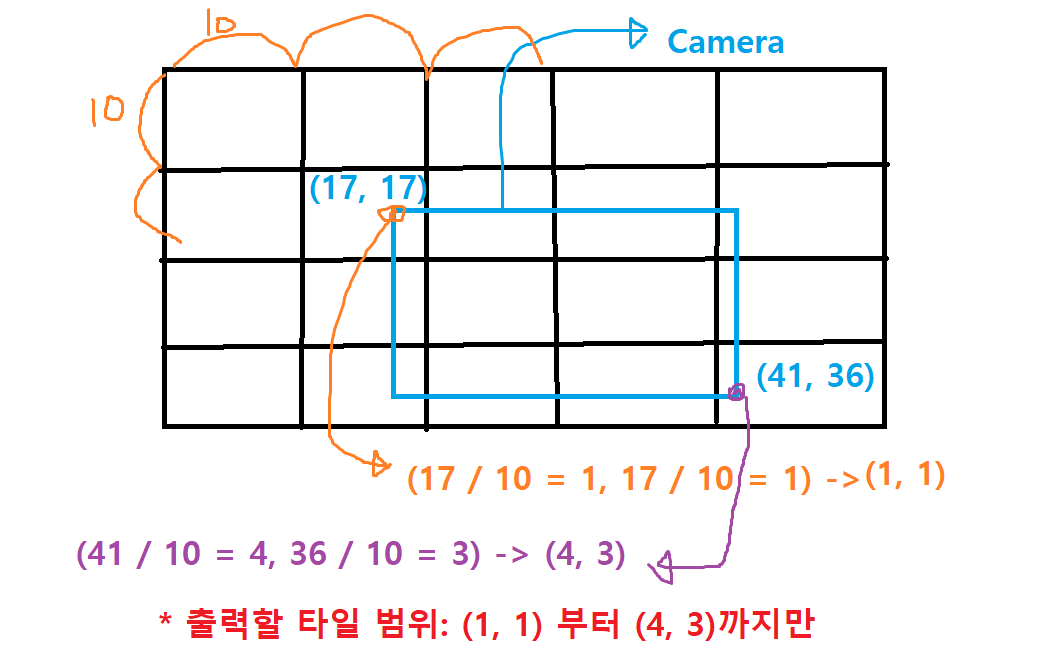

이렇게 카메라의 LT와 RB를 얻어와서 계산해주면 된다.

* 반드시 타일맵의 범위를 넘어갔을 때에 대한 예외처리를 해 주어야 한다.

---

< Render() >

- 위에서 이미 출력할 범위는 구했으니, 여기서는 가지고 있는 타일 벡터 m_vecTile을 출력할 범위 안에서 순회를 돌면서 렌더링해주면 된다.

---

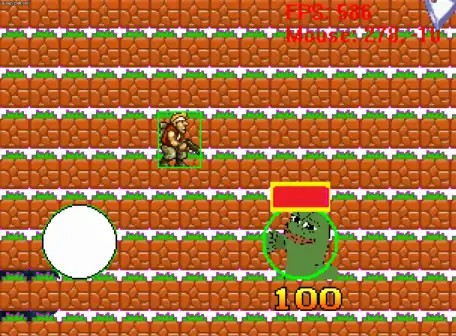

- 다 만들고, CMainScene에서 생성해서 잘 작동하는지 확인해보았다.

GameFrameworkStepbyStep_68_TileMap.zip

9.40MB
